B1250

Centres de tournage universels

Le modèle B1250 est idéal pour l’usinage d’arbres grâce à la course de l’axe Z de 1310 mm et la robuste contre-pointe programmable avec fourreau hydraulique.



Cette machine offre également la possibilité de monter une lunette automatique “à suivre” avec positionnement par le moteur de l’axe

CONTACTEZ-NOUS

les avantages de la série B1250 sont:

le bâti en fonte stabilisé avec une rigidité mécanique élevée et les guides prismatiques sur tous les axes

Les broches sont entraînées par des moteurs avec couple élevée et puissance. Une combinaison de roulements à rouleaux et à billes permet des enlèvements de copeaux importants et d'atteindre un état de surface et cylindricité exceptionnels.

la >tourelle à 16 postes et la transmission directe aux outils tournants

la transmission directe aux outils motorisés;

contre-pointe automatique CNC équipée d'un fourreau hydraulique diamètre 115 mm

l'axe C

l'axe Y

la lunette automatique “à suivre” avec positionnement par le moteur de l’axe

la CN FANUC i-HMI avec écran couleur 15

Des versions plus sophistiquées sont également disponibles équipées avec:

la contre-pointe automatique CN axe B

la contre-broche

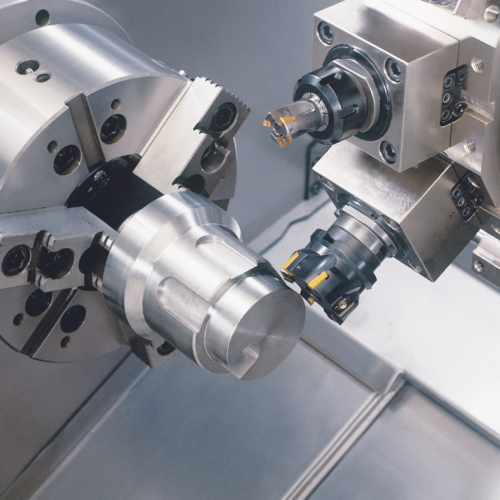

La nouvelle servo-tourelle Biglia avec transmission directe

L’atout principal de la série B750 est la nouvelle servo-tourelle Biglia à 16 postes. Le coeur de cette nouvelle tourelle est un puissant moteur direct intégré dans le plateau (10-17,5 kW – 10000* trs/min maxi) qui entraîne les outils tournants.

Le mouvement de rotation est transmis par le moteur direct, intégré dans le plateau, directement au porte-outil tournant



On peut ainsi obtenir les avantages suivants:

atténuation des vibrations

élimination des pertes de puissance et des jeux mécaniques

Les résultats de cette conception sont une rigidité mécanique élevée, un état de surface excellent, des enlèvements importants de copeaux et un silence de fonctionnement très performant.

La nuova servo-torretta Biglia con trasmissione diretta
CARACTERISTIQUES TECHNIQUES B1250
Diamètre maxi d'usinage de barremm100/80/93-100
Diamètre maxi d'usinage conséillé en mandrin
mm552/450//552
Longueur maxi usinable
mm1195
Course axe Y
mm140
Gamme de rotation broche principale
giri/min2800/3200/3000
Diamètre mandrin
mm250/315/400
Puissance moteur (50%)
kW3022/38
Gamme de rotation contre-broche
giri/min4500
Diamètre mandrin
mm210/250
Puissance moteur (50%)
kW40
Nombre de postes
12/16 (12/16 mot.)
Rotation outils motorisés
giri/min6000
Puissance moteur outils motorisés
kW17,5
Cône porte-pointe
CM4/CM5
Poids machine avec convoyeur de copeaux
kg8400
Dimensions
cm543x219x233h

B750 / B1250

  • Contre-pointe automatique CNC.

B750M / B1250M

  • Tourelle à 12/16 postes (toutes motorisées);
  • Axe C;
  • Contre-pointe automatique CNC.

B750SM / B1250SM

  • Tourelle à 15 postes (toutes motorisées);
  • Axe C sur la broche principale;
  • Axe C sur la contre-broche.

B750Y / B1250Y

  • Tourelle à 12/16 postes (toutes motorisées);
  • Axe C
  • Axe Y;
  • Contropunta automatica a CN.

B750YS / B1250YS

  • Tourelle à 12/16 postes (toutes motorisées);
  • Axe C sur la broche principale;
  • Axe Y;
  • Axe C sur la contre-broche.

B1250 FRA (3.4MB – file pdf)

B1250 ENG (3.4MB – file pdf)

B1250 ITA (3.4MB – file pdf)

B1250 DEU (3.4MB – file pdf)
