B1250

Centri di tornitura universali

La versione B1250 è ideale per la lavorazione di alberi ed è caratterizzata da 1310 millimetri di corsa longitudinale, da una robusta contropunta programmabile con cannotto idraulico.



È possibile montare una lunetta automatica “a seguire” con movimento indipendente azionato da un motore asse.

OTTIENI UN PREVENTIVO

Elementi di spicco della serie B1250 sono:

il basamento in ghisa stabilizzata a elevata rigidità con guide prismatiche su tutti gli assi;

i mandrini realizzati con una combinazione di cuscinetti a rulli cilindrici e sfere abbinati a motori con elevata potenza e dinamicità garantiscono notevoli asportazioni ed elevati valori di finitura superficiale e rotondità;

la torretta-servo azionata a 16 posizioni e utensili motorizzati con trasmissione diretta.

utensili motorizzati con trasmissione diretta;

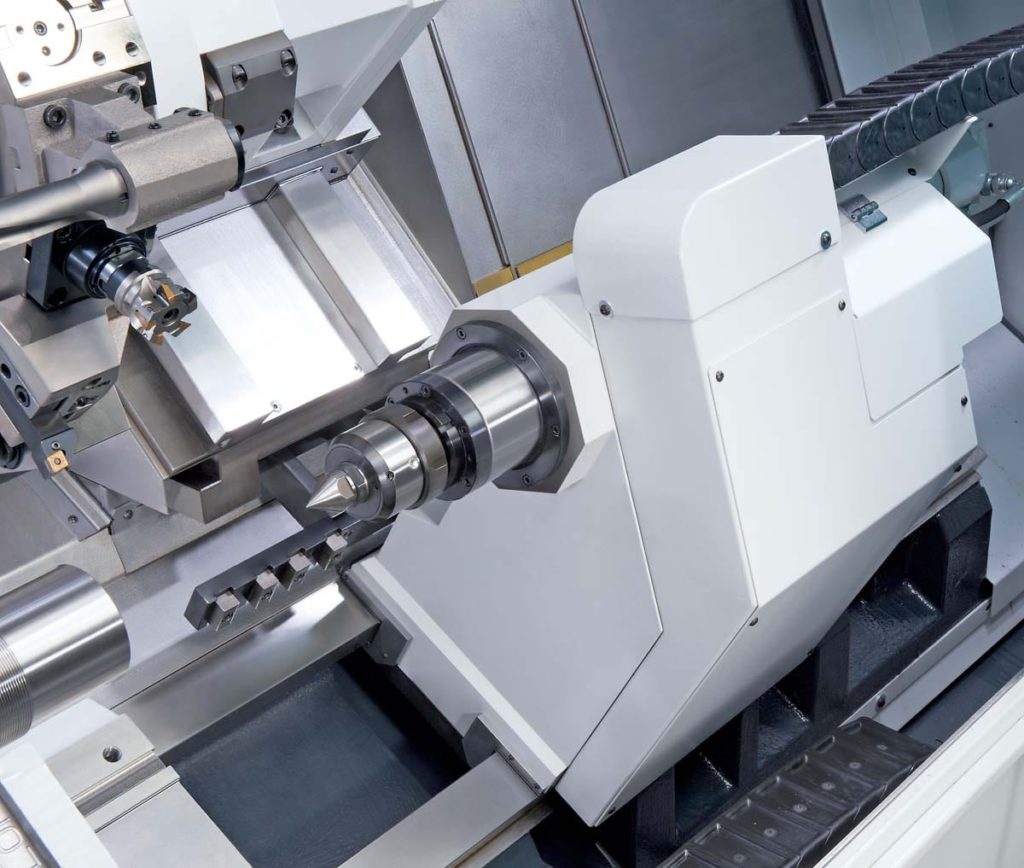

contropunta programmabile con cannotto idraulico diam 115mm;

all’asse C;

all’ all’asse Y;

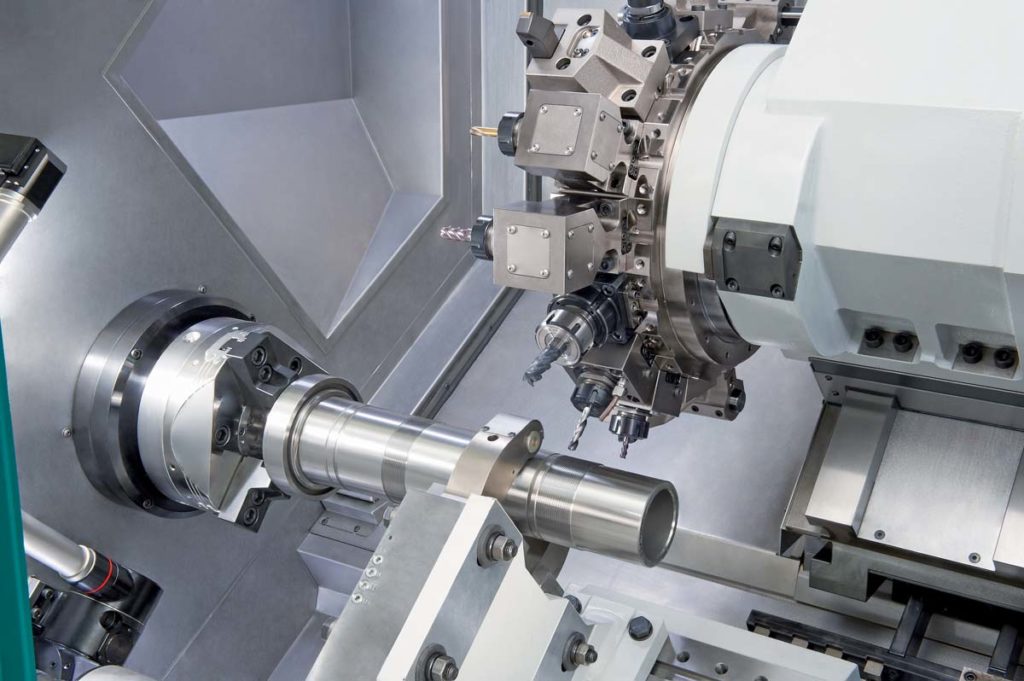

lunetta automatica “a seguire” con movimento indipendente azionato da un motore asse:

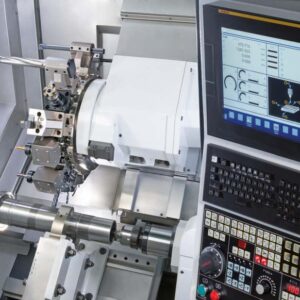

il CN FANUC Ihmi con video 15 “touch”.

Sono inoltre disponibili versioni con:

alla contropunta automatica CN asse B;

il contromandrino.

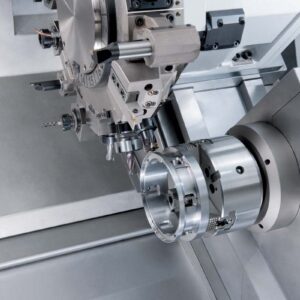

La nuova servo-torretta Biglia con trasmissione diretta

Elemento di spicco della serie 1250 è la torretta Biglia a 16 posizioni, il cui cuore pulsante è il potente motore integrato nel disco portautensili (10-17,5 kW, massimo 10000* giri/minuto), che aziona gli utensili motorizzati.

La trasmissione del moto avviene attraverso l’accoppiamento diretto tra il motore integrato e il portautensile.



È possibile così:

minimizzare le vibrazioni;

eliminare le perdite di potenza e dei giochi dovuti alla trasmissione meccanica;

Risultato: una migliore finitura superficiale, rigidità e capacità di asportazione aumentate, maggiore silenziosità.

La nuova servo-torretta Biglia con trasmissione diretta
CARATTERISTICHE TECNICHE B1250
Max. diametro da barramm100/80/93-100
Max. diametro da ripresamm552/450//552
Max. lunghezza lavorabilemm1195
Corsa asse Ymm140
Mandrino princ.: Vel. rotaz. giri/min2800/3200/3000
Autocentrante diametromm250/315/400
Potenza motore (50%)kW3022/38
Contromandrino: Vel. rotaz.giri/min4500
Autocentrante diametromm210/250
Potenza motore (50%)kW40
Numero posizioni torretta12/16 (12/16 mot.)
Velocità utensili motorizzatigiri/min6000
Potenza utensili motorizzatikW17,5
Cono contropuntaCM4/CM5
Peso con evacuatore truciolikg8400
Dimensionicm543x219x233h

B750 / B1250

  • Macchina base con contropunta automatica a CN.

B750M / B1250M

  • Torretta a 12/16 posizioni motorizzate;
  • Asse C;
  • Contropunta automatica a CN.

B750SM / B1250SM

  • Torretta a 15 posizioni motorizzate;
  • Asse C mandrino principale;
  • Contromandrino con asse C.

B750Y / B1250Y

  • Torretta a 12/16 posizioni motorizzate;
  • Asse C;
  • Asse Y;
  • Contropunta automatica a CN.

B750YS / B1250YS

  • Torretta a 12/16 posizioni motorizzate;
  • Asse C mandrino principale;
  • Asse Y;
  • Contromandrino con asse C.
