qode-eliptic-slider

B446-465
T2-T3

Tournage en barre multiaxes

Cette gamme de tours bi-broches pour le tournages en barre se décline en deux versions T2 et T3 avec deux ou trois tourelle, avec alésage de broche de 51, 70 et 80 mm.

CONTACTEZ-NOUS
qode-eliptic-slider

B446-465
T2-T3

Tournage en barre multiaxes

Cette gamme de tours bi-broches pour le tournages en barre se décline en deux versions T2 et T3 avec deux ou trois tourelle, avec alésage de broche de 51, 70 et 80 mm.

CONTACTEZ-NOUS

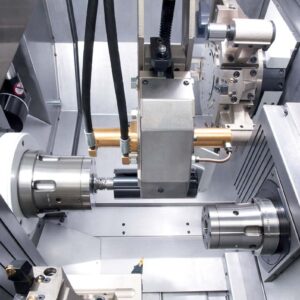

La disposition des tourelles et la contre-broche aux mouvements longitudinal et transversal permet de travailler sur les deux broches de manière efficace et flexible, offrant les avantages suivants:

usinage simultané et automatique des deux côtés de la pièce;

un usinage `` quatre axes '' avec les deux tourelles sur la broche principale (pour un équilibre optimal du processus de production);

déchargement des pièces en temps masqué;

réduction des temps morts;

plus de productivité ;

La gamme de tours QUATTRO T3 équipée avec trois tourelles et treize axes représente la dernière déclinaison mise au point par Biglia dans le domaine des centres de tournage en barre bi-broches de haute technologie. La modularité de cette série de tours permet de monter jusqu'à 50 outils et présente 36 postes motorisables, 3 axes Y et 2 axes C.

CARACTERISTIQUES TECHNIQUES
  B446 T2 B465 T2
Diamètre maxi d'usinage en barre
mm5170
Diamètre maxi d'usinage en mandrin
mm200200
Longueur maxi usinable
mm350350
Course axe Y
mm9090
Gamme de rotation broche principale
giri/min50004000
Diamètre mandrin
mm165-210165-210
Puissance moteur (50%)
kW1526
Gamme de rotation contre-broche
giri/min50005000
Diamètre mandrin
mm165165
Puissance moteur (50%)
kW1111
Nombre de postes
nr24 (24 mot.)24 (24 mot.)
Rotation des outils motorisés
giri/min40004000
Puissance des outils motorisés
kW3,73,7
Poids machine avec convoyeur à copeaux
kg79008100
Dimensions
cm453x211x220h453x211x220h
CARACTERISTIQUES TECHNIQUES
 B446 T3B465 T3
Diamètre maxi d'usinage en barre
mm5170
Longueur maxi usinable
mm230230
Course axe Y
mm9090
Gamme de rotation broche principale
giri/min50004000
Puissance moteur (50%)
kW1526
Gamme de rotation contre-broche
giri/min50005000
Puissance moteur (50%)
kW1111
Nombre de postes
12x3 12x3
Outils motorisés: nombre de positions
12x312x3
Gamme de rotation
giri/min40004000
Puisssance moteur (50%)
kW3,73,7
Poids avec convoyeur de copeaux
kg82008400
Dimensions
cm453x211x220h453x211x220h

B446-465 T2 S2M

  • 2 torrette motorizzate;
  • 2 mandrini con asse C.

B446-465 T2 Y

  • 2 torrette motorizzate;
  • 2 mandrini con asse C;
  • 1 asse Y.

B446-465 T2 Y2

  • 2 torrette motorizzate;
  • 2 mandrini con asse C;
  • 2 assi Y.

446-465 T3 Y2

  • 3 torrette motorizzate;
  • 2 mandrini con asse C;
  • 2 assi Y.

446-465 T3 Y3

  • 3 torrette motorizzate;
  • 2 mandrini con asse C;
  • 3 assi Y.

B446-465 T2-T3 FRA (4.5MB – file pdf)

B446-465 T2-T3 ENG (4.5MB – file pdf)

B446-465 T2-T3 ITA (4.5MB – file pdf)

B446-465 T2-T3 DEU (4.5MB – file pdf)

Vous êtes intéressés ?
