Smart Turn II

Tornitura e fresature integrate

Per integrare alla perfezione un tornio e un centro di lavoro, Biglia propone la serie di centri tornitura-fresatura multifunzione a 5 assi SMART TURN.

OTTIENI UN PREVENTIVO

Gli elementi che garantiscono la massima flessibilità operativa sono:

ampio campo di lavorazione;

il cambio utensili automatico con magazzino utensili a 40 posizioni;

l’asse Y con corsa di 210mm;

il basamento in ghisa extra-rigido con guide prismatiche temprate assicura un’elevata rigidità e una capacità superiore di smorzare le vibrazioni;

mandrino principale con potenza d 38 kW e asse C permette una elevata capacità di asportazione in ogni condizione di utilizzo;

Contropunta con posizionamento automatico o contromandrino con potenza di 30 kw e asse C

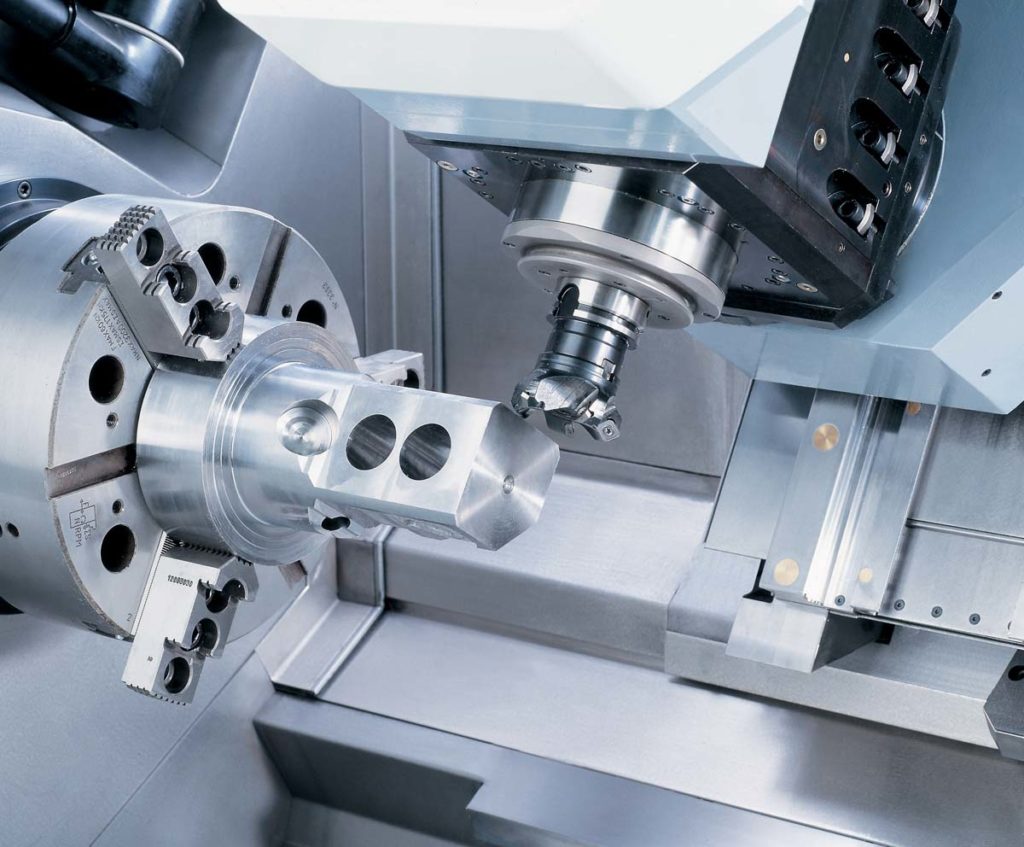

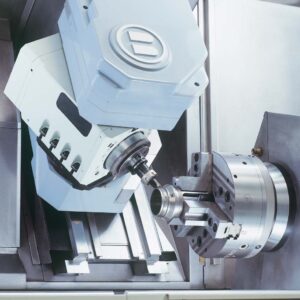

tornitura e fresatura sono integrati in unico modulo su asse B, con brandeggio di 210° e potenza di 18kw e 10.000 giri/min;

gli elettromandrini sincroni forniscono prestazioni eccellenti sia nella lavorazione di materiali tenaci, come l’acciaio, sia di leghe leggere e alluminio;

i passaggi barra sono da 94 e 100 millimetri;

sistemi di misura sono diretti con righe ottiche su assi X, Y e Z;

lunetta con posizionamento automatico.

Grazie a queste caratteristiche sono possibili:

tornitura;

fresatura;

foratura e maschiatura inclinate;

CARATTERISTICHE TECNICHE SMART II SMART II S
Passggio barramm94 (110)*94 (110)*
Max. diametro tornibilemm500500
Lunghezza tornibilemm12801280
Mandrino principale velocità giri/min30003000
Autocentrante diametromm315-400315-400
Potenza motore (50%)kW3838
Contromandrino: velocitàgiri/min-4000
Autocentrante diametromm-210-250
Potenza motore (50%)kW-40
Unità Asse B: potenza motorekW1818
Velocità rotazionegiri/min80008000
Peso con evacuatore truciolikg89009200
Dimensionicm630x227x260h630x227x260h

Smart Turn II FRA (4.0MB – file pdf)

Smart Turn II ENG (4.0MB – file pdf)

Smart Turn II ITA (4.0MB – file pdf)

Smart Turn II DEU (4.0MB – file pdf)
