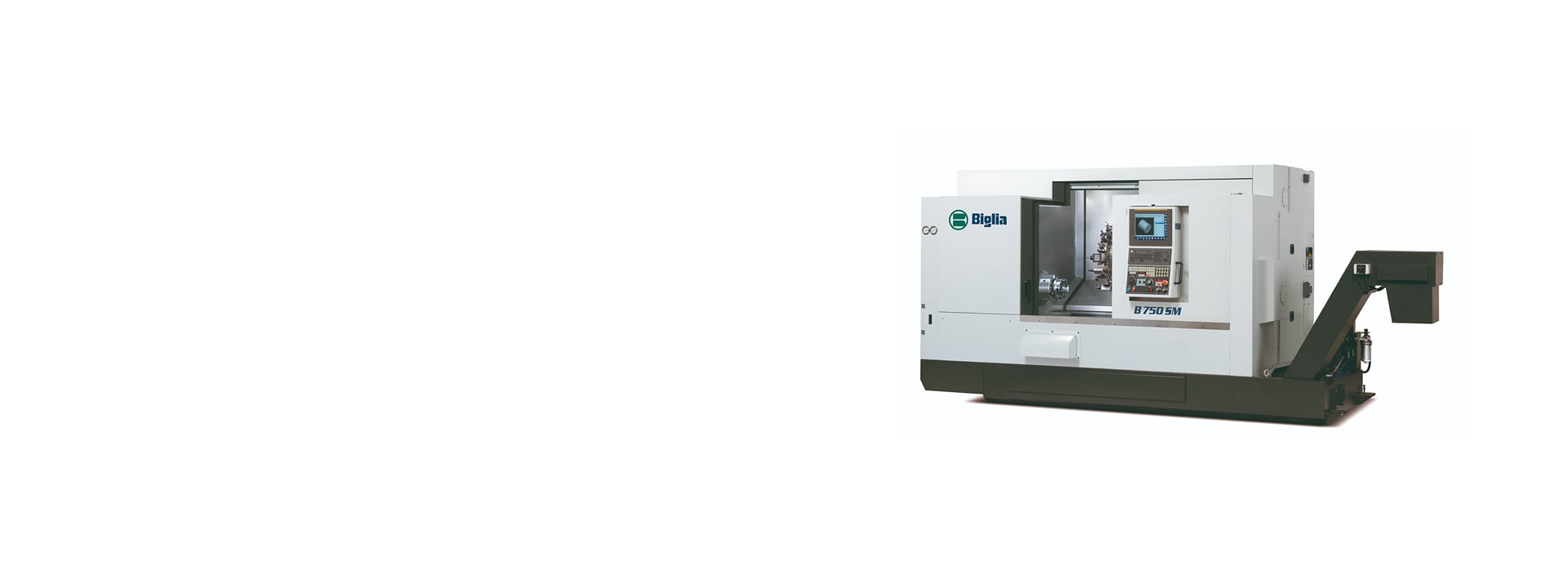

B750

Centri di tornitura universali

Il punto di forza di queste macchine sono le guide prismatiche su tutti gli assi e la nuova torretta con motore integrato e trasmissione diretta agli utensili motorizzati.



Alta rigidità e coppia elevata: una macchina con elevanti standard di efficienza anche nelle lavorazioni più pesanti.

OTTIENI UN PREVENTIVO

La gamma B750 è ideale per la tornitura universale e la lavorazione completa di pezzi complessi.



Le caratteristiche principali della serie B750 sono:

il basamento in ghisa stabilizzata a elevata rigidità assicura lo smorzamento delle vibrazioni grazie alle guide prismatiche su tutti gli assi;

gli elettromandrini sincroni a elevata potenza e dinamicità, raffreddati a liquido e realizzati con una combinazione di cuscinetti a rulli cilindrici e sfere garantiscono notevoli asportazioni ed elevati valori di finitura superficiale e rotondità.

la torretta-servo azionata a 16 posizioni e utensili motorizzati con trasmissione diretta;

la contropunta automatica - asse B - che aumenta la flessibilità operativa: la posizione e la forza di spinta sono facilmente impostabili dall’apposita schermata del CN);

al contromandrino (caratterizzato dal controllo di spinta dell’asse B ed espulsore pneumatico con verifica di presenza pezzo, per lavorare in massima sicurezza);

all'asse C su mandrino principale e contromandrino;

all’asse Y;

il CN FANUC Ihmi con video 15 “touch”.

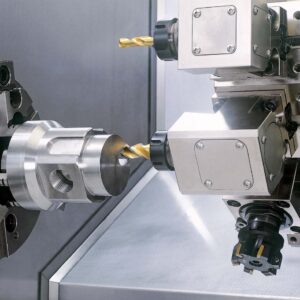

La nuova servo-torretta Biglia con trasmissione diretta

Elemento di spicco della serie 750 è la torretta Biglia a 16 posizioni, il cui cuore pulsante è il potente motore integrato nel disco portautensili (10-17,5 kW, massimo 10000* giri/minuto), che aziona gli utensili motorizzati.



La trasmissione del moto avviene attraverso l’accoppiamento diretto tra il motore integrato e il portautensile.



È possibile così:

minimizzare le vibrazioni;

eliminare le perdite di potenza e dei giochi dovuti alla trasmissione meccanica;

Risultato: una migliore finitura superficiale, rigidità e capacità di asportazione aumentate, maggiore silenziosità.

La nuova servo-torretta Biglia con trasmissione diretta
CARATTERISTICHE TECNICHE B750
Max. diametro da barramm70/80/93-100
Max. diametro da ripresamm350/450/552
Max. lunghezza lavorabilemm765
Corsa asse Ymm140
Mandrino princ.: Vel. rotaz. giri/min4500/3200/3000
Autocentrante diametromm250/315/400
Potenza motore (50%)kW40/22/38
Contromandrino: Vel. rotaz.giri/min4500/5000
Autocentrante diametromm1407165/210/250
Potenza motore (50%)kW25/40
Numero posizioni torretta12/16 (12/16 mot.)
Velocità utensili motorizzatigiri/min6000
Potenza utensili motorizzatikW17,5
Peso con evacuatore truciolikg7600
Dimensionicm507x203x222h

B750 / B1250

  • Macchina base con contropunta automatica a CN.

B750M / B1250M

  • Torretta a 12/16 posizioni motorizzate;
  • Asse C;
  • Contropunta automatica a CN.

B750SM / B1250SM

  • Torretta a 15 posizioni motorizzate;
  • Asse C mandrino principale;
  • Contromandrino con asse C.

B750Y / B1250Y

  • Torretta a 12/16 posizioni motorizzate;
  • Asse C;
  • Asse Y;
  • Contropunta automatica a CN.

B750YS / B1250YS

  • Torretta a 12/16 posizioni motorizzate;
  • Asse C mandrino principale;
  • Asse Y;
  • Contromandrino con asse C.
